概述

ZF系列真空負壓站(又名真空發生裝置、真空泵站等)是以一臺或二臺水環真空泵作為真空獲得設備，以真空罐作為真空存儲設備的成套系統。過于頻繁使用真空源所需抽氣量不太大的場合，該系統比直接使用真空泵大大節約了能源，并有效提高了真空泵的使用壽命。，該設備可以為國內各類大中型醫院提供醫用氣體中心站的真空源，并廣泛應用于化工、醫藥行業的真空站，輕工業的灌裝系統、汽車行業橡膠工程零件的負壓成型，煤炭礦山用工作原理中阻燃輸送帶的浸漬和鑄造行業(V法、VRH、V-EPC)的真空源等。

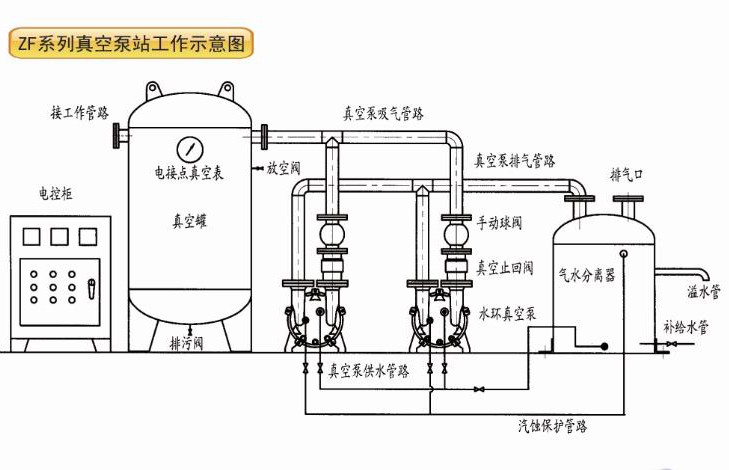

工作原理

1、兩臺真空泵

首先設定真空系統的上下限值(比如上限值設定為-0.08Pa，下限值設定為-0.06Pa)，啟動系統

后，其中一臺真空泵開始工作，直到真空罐內真空度達到上限值- 0. 08Pa，此時真空泵自動停止運行，

真空罐內真空油真空回閥自動截止，如因工作需求真空罐內真空度降至低于下限值-0.06Pa時，另一臺

真空泵自動啟動，直到真空罐內真空度抽到上限值-0.08Pa為止，如此循環反復自動運行，使真空罐內

真空是種保持在上下限值之間。如因工作需求氣量較大，真空泵內真空度低于下限值超過- - 定時間，

而單臺真空泵不能將罐內真空度抽至下限以上時，另- -臺真空泵將自動啟動，直至超過上限。

兩臺真空泵也可切換為手動啟動、停止。

2、一臺真空泵

首先設定真空系統的上下限值( 比如.上限值設定為-0.08Pa，下限值設定為 -0.06Pa)，啟動系統

后，真空泵抽到上限自動停機，系統真空度低于下限自動開機。真空泵也可手動啟動、停止。

性能特點

●該裝置自啟動后，全部運行過程可以實現全自動控制。其工作過程中，真空系統內各處的真

空度始終在其允許范圍內上下波動，其波動范圍可根據用戶要求進行調整。

●該裝置在無人操作情況下系統進行自動控制，在停電時可自動封閉真空系統。

●該裝置配備一-臺氣水分離器，從而可以節約水源并減少環境污染。

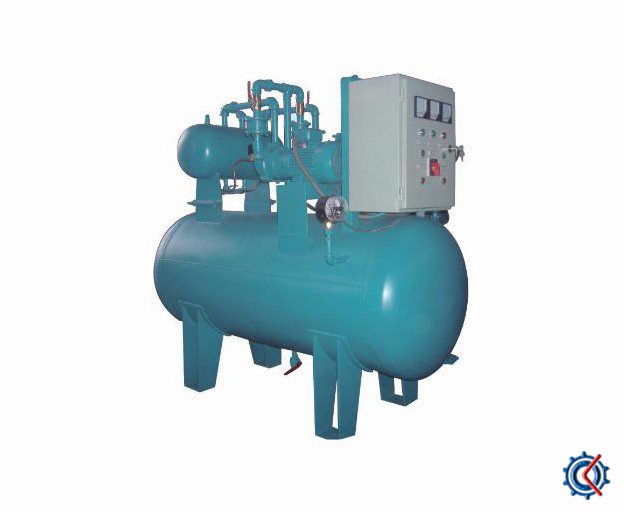

●該裝置的真空罐可根據現場設計為臥式及立式結構，安裝更為靈活。
